MindAR + three.js + React の最小デモアプリのメモ

2024/9/29

Tech

AR アプリ (スマホのカメラで画像を映すと、別の画像が重ね合わせで表示される) を

で (なんやかんやあって) 作ってみたので、ポイントをメモしておきます。


リポジトリ	https://github.com/TatsuyaYamamoto/mind-ar-react-app
アプリ	https://mind-ar-react-app.vercel.app/

MindAR

https://hiukim.github.io/mind-ar-js-doc/

MindAR は Web で AR を実現するための OSS。 Web AR を実現する OSS だと AR.js の方が有名な気がするけれど (名前のせい？)、 AR.js が新しい OSS として MindAR を紹介しているのでこっちを使ってみる。

~~AR.js はドキュメント・サンプルコードが分かりにくいし、パッケージの解決もややこしかったし…。~~

依存関係

{
  "dependencies": {
    "@react-three/fiber": "8.17.6",
    "mind-ar": "1.2.5",
    "react": "18.3.1",
    "react-dom": "18.3.1",
    "three": "0.161.0" 👈️
  }
}

変わった依存関係はないけれど、重要なのが three のバージョン。 2024/09/02 時点の three.js の最新バージョンは 0.168.0 だけれど、エラーが発生するので 0.161.0 をインストールしている。エラーの理由は r152 で deprecated になった API が r162 で削除されているから。

THREE.sRGBEncoding is now THREE.SRGBColorSpace.

ref: Migration-Guide#151 → 152

ターゲット画像をコンパイルする CLI

AR を実現するにはスマホのカメラで映した映像の中からターゲット画像を検出する必要がある。 MindAR は (AR.js もだけど) 事前にターゲット画像から特徴量を抽出したバイナリファイルを作成して、これを用いて映像からターゲット画像を探す仕組みになっている。

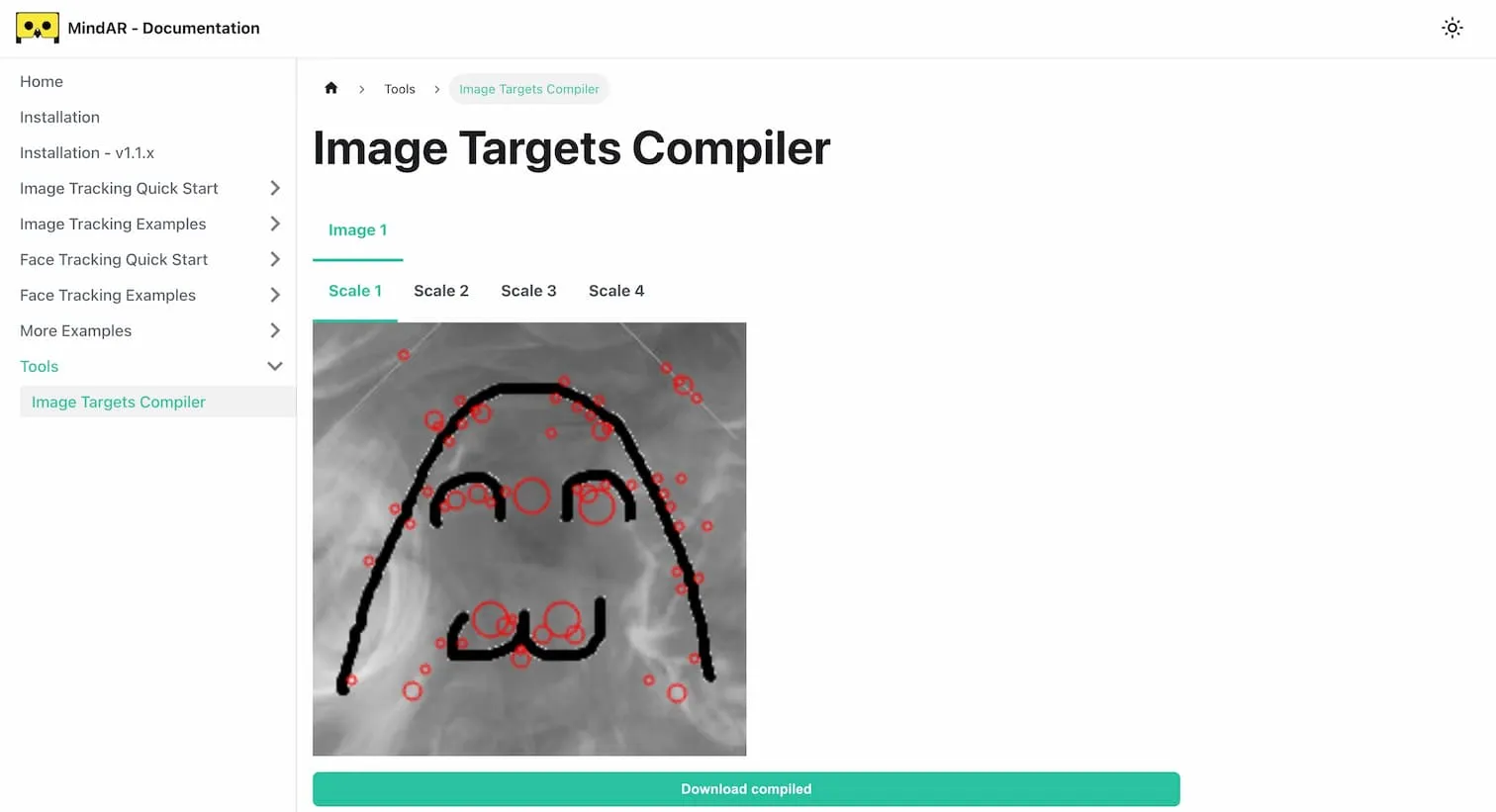

MindAR 用のバイナリファイルを作るツールはブラウザのツールとして公開されている (Image Targets Compiler)。このツールからダウンロードできるバイナリファイルの拡張子が .mind だから、.mind ファイルって呼んで良いよね？

繰り返しコンパイルする上で GUI はちょっと不便なので、CLI でコンパイルしたい。

MindAR は 2 つのクラスを export しているので、OfflineCompiler を使ってスクリプトを書いてみた (mind-compiler.js)。

((多分) ブラウザ上で実行するための) Compiler クラス
((多分) node-canvas で Node.js 上で実行できるようにした) OfflineCompiler クラス

$ node mind-compiler.js src/assets/_dairi_fire.png
image[0]: src/assets/_dairi_fire.png

============================
Hi, looks like you are running TensorFlow.js in Node.js. To speed things up dramatically, install our node backend, visit https://github.com/tensorflow/tfjs-node for more details.
============================
progress 12.5
progress 25
progress 37.5
progress 50
progress 75
progress 100

$ ls public/data.mind
public/data.mind

標準出力内の image[0] はコンパイラーに渡した画像の配列の index だが、この数字は .mind ファイル内のターゲット画像の識別子にもなる。どのターゲット画像 (anchor という名前っぽい) に対して何の画像 (Mesh) を重ね合わせて表示するかは、この index 番号を用いて以下のような API で指定する。

mindArThree
  .addAnchor(anchorIndex) // 👈️ どのターゲット画像に対して
  .group.add(mesh); //       👈️ 何の画像を表示するか

ターゲット画像に AR を映す React アプリ

`App.tsx`

https://github.com/TatsuyaYamamoto/mind-ar-react-app/blob/main/src/App.tsx

useLoader で png ファイルを Texture インスタンスを取得する
MindAR の anchor と Mesh の対応を表現した object (anchors) を計算する
anchors を MindArRenderer に渡す

const App: FC = () => {
  const dairiTexture = useLoader(THREE.TextureLoader, dairiPng);
  const anchors = useMemo(
    () => [
      {
        index: 0,
        meshes: [createMesh(dairiTexture)],
      },
    ],
    [dairiTexture],
  );

  return (
    <>
      <div style={/* 略 */}>
        <MindArRenderer anchors={anchors} />
      </div>
    </>
  );
};

`MindArRenderer.tsx`

https://github.com/TatsuyaYamamoto/mind-ar-react-app/blob/main/src/components/MindArRenderer.tsx

const MindArRenderer: FC<Props> = ({ anchors }) => {
  const wrapperElRef = useRef<HTMLDivElement>(null);

  useEffect(() => {
    /**
     * wrapper 要素 (<div style={{ display: "contents" }} />) に対して、以下の要素を useEffect 内で構築する。
     * <div> 👈️ wrapper
     *   <div> 👈️ container
     *     <canvas /> 👈️ MindAR が挿入する要素 1
     *     <div />    👈️ MindAR が挿入する要素 2
     *     <video />  👈️ MindAR が挿入する要素 3
     *   </div>
     * </div>
     *
     * useEffect 内で実行する {@link MindARThree#start} と {@link MindARThree#stop} による後処理に課題があり、
     * container 要素ごと削除するために wrapper 要素内に container 要素を作っている。
     */
    const container = document.createElement("div");
    container.style.width = "100%";
    container.style.height = "100%";

    const mindArThree = new MindARThree({
      container,
      imageTargetSrc: "/data.mind", // 👈️ compiler で作った `.mind` ファイルを渡す
      uiScanning: "no",
      uiLoading: "no",
    });

    anchors.map((anchor) => {
      mindArThree.addAnchor(anchor.index).group.add(...anchor.meshes);
    });

    const { renderer, scene, camera } = mindArThree;

    /**
     * MindAR の start 処理は非同期で実行されるため、
     * useEffect のクリーンアップで stop を実行するために、start の完了を待つ Promise を受け取る
     */
    const startPromise = mindArThree.start();
    renderer.setAnimationLoop(() => {
      renderer.render(scene, camera);
    });

    wrapperElRef.current?.append(container);

    return () => {
      renderer.setAnimationLoop(null);
      startPromise.then(() => {
        mindArThree.stop();
        container.remove();
      });
    };
  }, [anchors]);

  // useEffect で作る container 要素、MindAR が挿入する要素で style が完結するため、wrapper 要素でボックスを作成させない
  return <div style={{ display: "contents" }} ref={wrapperElRef} />;
};

@react-three/fiber をインストールしているけれど、使っているのは App.tsx 内の useLoader hook のみ。 MindARThree クラスのコンストラクター内で Scene や WebGLRenderer の実装が行われているため、宣言的な実装をするためには専用のクラス (か、何か) を自前で作る必要がある…。

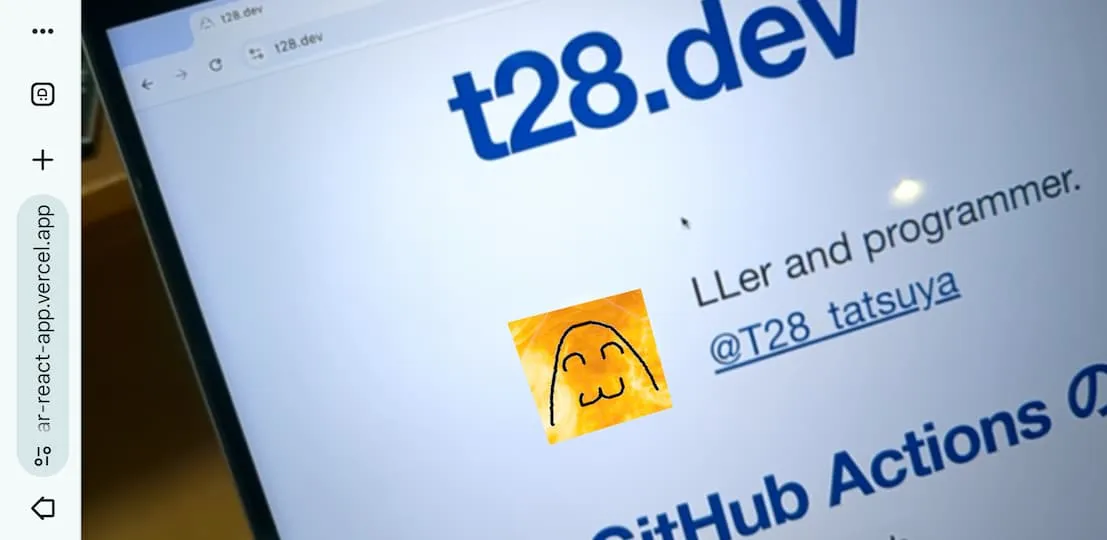

描画結果

https://mind-ar-react-app.vercel.app/ にアクセスして、https://t28.dev/ のアイコンを映すと AR を試せるよ。
